CZ-3 磁座/静标台的详细资料
磁座/静标台 型号；HAD-CZ-3

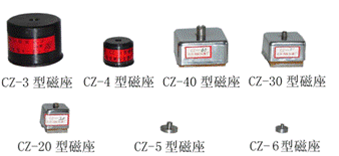

、磁座
|
名称 |
外形尺寸 |
吸力 |
适用 |
|
HAD-CZ-3 |
Φ42×30mm |
＞20Kg |
磁电传感器 平面测点 |
|
HAD-CZ-4 |
Φ24×17mm |
＞8Kg |
通用压电传感器 平面测点 |
|
HAD-CZ-5 |
Φ14×4mm |
＞1Kg |
小型压电传感器 平面测点 |
|
HAD-CZ-6 |
Φ8 ×4mm |
＞0.5Kg |
小型压电传感器 平面测点 |
|
HAD-CZ-20 |
20×20×21mm |
＞8Kg |
通用压电传感器 弧面测点 |
|
HAD-CZ-30 |
30×30×21mm |
＞10Kg |
小型磁电传感器 弧面测点 |
|
HAD-CZ-40 |
40×40×23mm |
＞20Kg |
磁电传感器 弧面测点 |
注：可根据用户需求定制相关规格的各种长度的振动传感器专用导线。

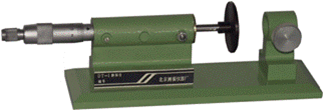

二、磁座/静标台
1、概述：
本产品是与8500系列轴位移轴振动监视仪器配套使用的静标台装置。亦可以单作 为探头前置器的标定设备。它是由千分尺尺身、测量盘及连接件组成。
本产品体积小、重量轻、测量度、测量盘不随千分尺转动。是静态标定传感器前置器不可少的设备。
2、磁座/静标台基本参数
测量度：0.01mm
量 程：16mm
被测传感器：Φ8、Φ11、Φ25
外形尺寸：215×70×75mm
3、使用说明
①、本产品通常使用Φ45测量盘标定。
②、在标定Φ25型探头时需要换大孔探头固定支架及测量盘。
③、在不测量时需将千分尺尺身退到刻度约16mm处。
4、注意事项
本产品属于标定设备，故安装紧固螺钉（装夹传感器的紧固螺钉除外）不得随意拧动，测量盘与千分尺出厂时经调试好。不能承受何方向的载荷。以免影响测量度。
5、随机附件：
卡子： 配Φ8探头 套
配Φ11探头 套
配Φ25探头 套
测量盘： Φ80 件
Φ25探头支架 件
检验合格证 份
