手动粉末压片机粉末压片机手动压片机_专用仪器仪表

产品展示

您当前的位置：首页 » 产品展示 » 专用仪器仪表 » 手动粉末压片机粉末压片机手动压片机

产品名称：	手动粉末压片机粉末压片机手动压片机
产品型号：	HAD-769YP-60E
品牌：	70
产品数量：
产品单价：	面议
日期:	2023-10-25

手动粉末压片机粉末压片机手动压片机的详细资料

1.手动粉末压片机粉末压片机手动压片机型号：HAD-769YP-60E

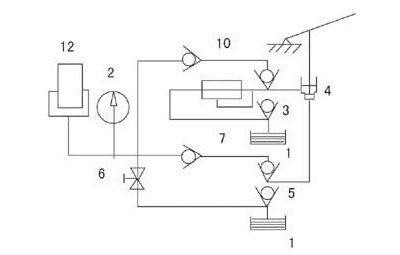

油路原理Circuit Principle

油筒1中的油，经小活塞4，再经低压阀3、10，压阀5、7入大活塞12，压力由压力表2显示，松开放油阀6，大活塞12中的油在压力的作用下回到油筒1中，大活塞12复位。

操作说明Operating Instructions

松开油筒1的螺钉，拧紧放油阀6，打开防护门15，拉出作台14，将模具（或受压物品）放在作台14上，再将作台14推去，用丝杠17将受压物品预紧，关上防护门15，摇动小活塞4的压把，给受压物品加压，压至所需压力后，松开放油阀6，将受压物品取出即可。

注意事项Notes

（1）使用前须将油筒1上的螺钉松开（运输时将此螺钉拧紧），松开放油阀6，摇动小活塞4的压把，空打数下以排除系统中的空气。
（2）用丝杠17预紧受压物品时，力不要过大
（3）大活塞行程不能超过50mm

（4）维修时将油筒后座的阀关闭，以免油筒1里的油流出

（5）加压不允许超过其压力范围，以免发生危险

（6）油筒1里的油为46#机油

术标Indicators

HAD-769YP-60E	术参数
压力范围	0~60吨（0~34MPa）
活塞直径	Φ150mm
zui大活塞行程	50mm
作空间	220×220×280mm
压力稳定性	≤1MPa/5min
重量	140公斤
外形尺寸	420×280×720mm

压力换算Pressure conversion

油缸实际压力（吨）	8.8	17.6	26.4	35.2	44	52.8	60
压力表示值（MPa）	5	10	15	20	25	30	34

故障排除Troubleshooting

故障	原因	排除方式
无压	1、油筒1里的油不够或油筒座后面的阀关闭 2、低压阀3、10压阀5、7不严 3、有漏油的地方 4、未关放油阀6	1、向油筒1里加46#机油或打开油筒座后的阀 2、清除阀口异物 3、找到漏油处换密封圈 4、关上放油阀6
掉压	1、低压阀3、10压阀5、7不严或有漏油的地方 2、放油阀6不严	1、清除阀口异物或找到漏油处换密封圈
机器变形	1、频繁使用使立柱或立柱螺母松动 2、压力超过其压力范围	1、拧紧立柱或立柱螺母 2、加压不允许超过其压力范围

北京恒奥德仪器仪表有限公司

联系方式：/57696
：/
: 凡经理
地址 : 北京市海淀区阜城路42号院中裕商务花园6C-211
：
邮箱：hadgs2009@163.com
网址：http://www.51658042.com。 http://www.had200911.cn
: http://had200911.b2b.hc360.com。54pc.com/netshow/20100104193745/
QQ : 1968156761 1169121880 236261341

2.射频磁控溅射镀膜装置/磁控溅射镀膜装置型号；ZH21-HRM-1

可开设的实验

1、掌握射频磁控溅射法制膜的基本原理；

2、了解磁控溅射镀膜仪的操作过程及使用范围；

3、磁控溅射法制备金属膜、半导体膜、化合物膜、介质膜等薄膜。

主要术参数

1、溅射镀膜室：由不锈钢底与玻璃钟罩组成；有效尺寸：Φ220×H230mm³；

2、溅射镀膜室本底真空：≤1Pa；溅射腔限真空：6×10^-1Pa；

3、溅射靶：Φ50mm，溅射靶台和溅射靶可调距离：20～60mm；

4、基片加热温度可控范围：室温～300℃；

5、射频源率：500W，13.56MHz；

6、气路系统：由两路转子流量计控制（可选配质量流量计）；

7、真空系统：2XZ-4型旋片真空泵，抽气速率：4L/S，单相220V交流电源供电；

8、对过流过压、断路等异常情况行报警，并执行相应保护措施；

9、供电电源：AC220V，50Hz，整机率2KW。

3.便携色差仪/便携式色彩色差计型号：HA-2132

简单介绍：

产品广泛用于塑胶及印刷等行业，主要根据CIE色空间的Lab，Lch原理，测量显示出样品与被测样品的色差△E以及△Lab值。。

、术参数

测量度：0.20ΔE＊ab以内

显示内容：△E＊ab、CIE_Lab、△Lab CIE_XYZ、CIE_xyY

测量范围：L：0—100 a：-128—127 b：-128—127

测量时间：3秒

测量间距：约2秒

测量孔径：￠8mm

储存能：数据自动储存组标准色

自动关机：待机5分钟不操作，自动关机

光源：发光二管

传感器：硅光电二管

二、主要特点

1、自动样板与被检品之间的颜色差异，输出CIE_Lab三组数据和比色后的△E、△L、△a、△b四组色差数据，提供配色的参考方案。

2、具有样品和单次两种测量模式，满足不同场所测量的需要，操作简洁、测量。

3、仪器为便携式。有电池和外接电源两种供电方式，方便实用。

4、安装有USB的扩展接口，可以与电脑连接显示。

三、相关分析方法

△E总色差的大小

△L+表示偏白，△L-表示偏黑

△a+表示偏红，△a-表示偏绿

△b+表示偏黄，△b-表示偏蓝

范围色差（容差）

0 - 0.25△E 非常小或没有；理想匹配

0.25 - 0.5△E 微小；可接受的匹配

0.5 -1.0△E 微小到中等；在些应用中可接受

1.0 -2.0△E 中等；在特定应用中可接受

2.0 -4.0△E 有差距；在特定应用中可接受

4.0△E以上非常大；在大分应用中不可接受
