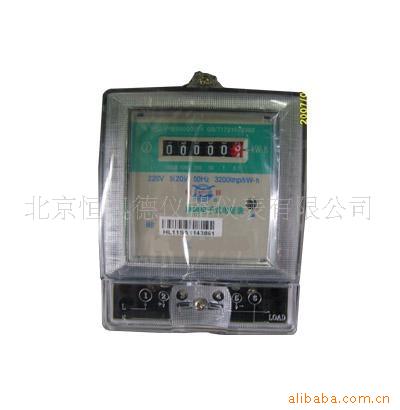

HL-DDS237-1型单相电子式电能表

详细介绍：
规格和主要参数
规格型号
HL-DDS237-1
度等
1.0
参比电压（ V ）
220 230 240
参比电流（ A ）
2.5(10) 、 5(20) 、 10(40) 、 15(60) 、 20(80)
电表常数（ imp/kWh ）
3200 、 1600 、 800
基本误差
负载电流
率因数
基本误差（％）
0.05Ib ≤ I ≤ 0.1Ib
1.0
± 1.5
0.1Ib ≤ I ≤ Imax
1.0
± 1.0
0.1Ib ≤ I ≤ 0.2Ib
0.5L 0.8C
± 1.5
0.2Ib ≤ I ≤ Imax
0.5L 0.8C
± 1.0
起动
在参比电压、参比频率及率因数为 1 的条件下，当负载电流为0.4％Ib 时，电表能启动和连续记录。
潜动
当施加 115 ％参比电压，电路回路断开，电能脉冲输出不多于个。
电气参数
正常作电压： 0.9 ～ 1.1 参比电压
限作电压： 0.6 ～ 1.25 参比电压
缘 电 压 ： ≥ 2000VAC
耗： ＜ 1W ， 5VA

该仪器增加了只交流扩展箱。当关掉扩展箱的电源时，其能和普通 SZJ-RPT—3样，用于测量直流继电器的参数。当打开扩展箱电源后就转为测试交流线圈电磁继电器的各种参数。测量电压参数时，根据触点的通断和交流声的有无来判断继电器是否真正动作和开放。线圈驱动电源频率可选50HZ和60HZ。驱动率＜=10W。

主要术标
1．线圈电阻测试
1．1测试条件，测试电流＜15mA
1．2测试范围
10 – 409.5Ω 时 分辨率0.1Ω 测量误差 ±1%+0.5Ω
409-4095Ω 时 分辨率 1Ω 测量误差 ±1%
409-16380Ω 时 分辨率 10Ω 测量误差 　±１％

2． 接触电阻测试
2．1 6V 10 mA DC 时 测量范围 0 – 999mΩ 测量误差 ±1%±1% mΩ
2．2 6V 100mA DC时 测量范围 0-999mΩ 测量误差 ±1%±1 mΩ
2．3 24VDC 1A 时 测量范围 0-500mΩ 测量误差±1%±1% mΩ

3．动作/释放电压
测量范围 0—30V DC时,(线圈电流≤300mA) 分辨率 30/4096(V)
测量误差 ±1% +20mV
测量范围 30—120V DC时,(线圈电流≤80mA) 分辨率 120/4096(V)
测量误差 ±1% +0.1V
AC测量范围 0—30V AC时,(线圈率≤10W) 分辨率 30/4096(V)
测量误差 ±2% +100mV
0—120V AC时,(线圈率≤10W) 分辨率 120/4096(V)
测量误差 ±2% +0.5V
0—300V AC时,(线圈率≤10W) 分辨率 300/4096(V)
测量误差 ±2% +0.5V

4． 动作/释放时间 0---60mS 分辨率 10uS 测量误差 ± 1%

5． 动作/释放回跳时间 0—20mS 分辨率 10uS 测量误差 ± 1%

6． 同步差 0—19.99mS 分辨率 10u S 测量误差 ± 1%

7． 环境温度 测量范围: 5--40℃ 测量误差 ±1℃
