微波率计的详细资料
| 类型 | 微波率计 | 恒奥德 | |
| 型号 | ZDK-AV2434 |

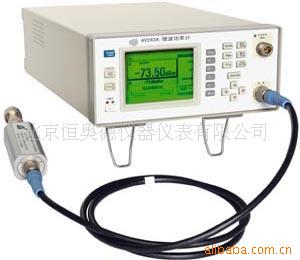

微波率计型号：ZDK-AV2434
ZDK-AV2434微波率计是基于数字信号处理术的新代检波二管式率计，内置50MHz校准源，配接ZDK-AV717XX系列二管式率探头具有频率范围宽、率动态范围大、测量速度快、测量度等优点。
率测量包括RF和微波信号的平均率、峰值、峰值-平均比。外GP-IB都可以用做时间门的测量。
ZDK-AV2434微波率计可通过前面板手动操作或GP-IB遥控操作成率探头的校准和信号率电平的测量。其的性能满足雷达、通信、广播电视等域射频与微波率的测量。
主要特点：
● CW、调制信号平均率、峰值率、平均/峰值率比、时间门测量能
● 频带宽、动态范围大、灵敏度、测量快速、度、测量能强
● GSM900，EDGE，NADC，iDEN，Bluetooth，cdmaOne，W-CDMA，cdma2000等预定义通讯信号平均、峰值、峰值/平均率比测量
典型应用：
应用1：测量GSM的加强数字信号
行通道设置、门设置、触发设置、设置显示、设置测量后，即可行测量。如果需要加快测量速度，设置滤波器为手动方式，减小滤波器的值。相反，测量小率信号需要提测量的稳定度，则需增加滤波器的值。
ZDK-AV7172X系列率探头的zui大输入率是+20dBm。当直接测量发射信号输出时可能需接衰减器。将衰减器的值做为偏置值加到显示的测量结果中。
应用2：测量预定义通讯信号
可利用ZDK-AV2434微波率计对GSM900，EDGE，NADC，iDEN，Bluetooth，cdmaOne，W-CDMA，cdma2000等预定义通讯信号行平均、峰值、峰值/平均率比的测量。
术规范：
1、ZDK-AV2434率计主机主要术标
型号 ZDK-AV2434
频率范围 9kHz～110GHz(取决于配置率探头)
率范围 -67dBm～+44dBm(取决于配置率探头)
显示分辨率 对数方式为0.001～1dB，线性方式为1～4位
校准源率度 ±1.2%(1mW)(23±5℃)
校准源频率度 50MHz±1.0%(23±5℃)
校准源源驻波比 1.06
图2：配接ZDK-AV7171X探头时率计零点设置引入的率测量不确定度
(配接其它型号探头时，引入的率测量不确定度曲线与此略有不同)
2、与ZDK-AV2434配接的率探头的主要术标
| ZDK-AV7171X系列CW平均率探头主要术标 | |||||
| 型号 | 频率范围 率范围 | zui大输 入率 | 率线性度 | VSWR | 输入连接器形式 |
| ZDK-AV71710 | 10MHz～18GHz -67dBm～+20dBm | +23dBm | +10dBm～+20dBm：±7%±0.8% -67dBm～+10dBm：±5%±0.8%+率计零点设置引入的率测量不确定 | 10MHz～50MHz：1.35 50MHz～2GHz：1.12 2GHz～12.4GHz：1.20 12.4GHz～18GHz：1.29 | N(m) |
| ZDK-AV71711 | 50MHz～26.5GHz -67dBm～+20dBm | +23dBm | +10dBm～+20dBm：±7%±0.8% -67dBm～+10dBm：±5%±0.8%+率计零点设置引入的率测量不确定 | 50MHz～2GHz：1.12 2GHz～12.4GHz：1.20 12.4GHz～18GHz：1.29 18GHz～26.5GHz：1.37 | 3.5mm(m) |
| ZDK-AV71712 | 50MHz～40GHz -67dBm～+20dBm | +23dBm | +10dBm～+20dBm：±7%±0.8% -67dBm～+10dBm：±5%±0.8%+率计零点设置引入的率测量不确定 | 50MHz～2GHz：1.12 2GHz～12.4GHz：1.20 12.4GHz～18GHz：1.29 18GHz～26.5GHz：1.37 26.5GHz～40GHz：1.61 | 2.4mm(m) |
| ZDK-AV7172X系列峰值/平均率探头主要术标 | |||||
| 型号 | 频率范围 率范围 | zui大 带宽 | 率线性度 | VSWR | 输入连接器形式 |
| ZDK-AV71720 | 50MHz～6GHz CW平均率范围 -60dBm～+20dBm 调制平均率范围 -47dBm～+20dBm | 300kHz | CW平均率方式： +10dBm～+20dBm：±7%±0.8% -60dBm～+10dBm：±5%±0.8%+率计零点设置引入的率测量不确定 | 1.15 | N(m) |
| 调制平均率方式： +10dBm～+20dBm：±7%±2% -47dBm～+10dBm：±5%±2%+率计零点设置引入的率测量不确定 | |||||
| ZDK-AV71720A | 50MHz～6GHz CW平均率范围 -60dBm～+20dBm 调制平均率范围 -42dBm～+20dBm | 1.5MHz | CW平均率方式： +10dBm～+20dBm：±7%±0.8% -60dBm～+10dBm：±5%±0.8%+率计零点设置引入的率测量不确定 | 1.15 | N(m) |
| 调制平均率方式： +10dBm～+20dBm：±7%±2% -42dBm～+10dBm：±5%±2%+率计零点设置引入的率测量不确定 | |||||
| ZDK-AV71720B | 50MHz～6GHz CW平均率范围 -57dBm～+20dBm 调制平均率范围 -37dBm～+20dBm | 5MHz | CW 平均率方式： +10dBm～+20dBm：±7%±0.8% -50dBm～+10dBm：±5%±0.8%+率计零点设置引入的率测量不确定 | 1.15 | N(m) |
| 调制平均率方式： +10dBm～+20dBm：±7%±2% -37dBm～+10dBm：±5%±2%+率计零点设置引入的率测量不确定 | |||||
| ZDK-AV71721 | 50MHz～18GHz CW平均率范围 -60dBm～+20dBm 调制平均率范围 -47dBm～+20dBm | 300kHz | CW平均率方式： +10dBm～+20dBm： 7%±0.8% -60dBm～+10dBm： 5%±0.8%+率计零点设置引入的率测量不确定 | 50MHz～2GHz 1.12 2GHz～2.4GHz 1.20 12.4GHz～8GHz 1.29 | N(m) |
| 调制平均率方式： 10dBm～+20dBm： ±7%±2% -47dBm～+10dBm： ±5%±2%+率计零点设置引入的率测量不确定 | |||||
| ZDK-AV71721A | 50MHz～18GHz CW平均率范围 -60dBm～+20dBm 调制平均率范围 -42dBm～+20dBm | 1.5MHz | CW平均率方式： +10dBm～+20dBm： ±7%±0.8% -60dBm～+10dBm： ±5%±0.8%+率计零点设置引入的率测量不确定 | 50MHz～2GHz 1.12 2GHz～2.4GHz 1.20 12.4GHz～8GHz 1.29 | N(m) |
| 调制平均率方式： +10dBm～+20dBm： ±7%±2% -42dBm～+10dBm： ±5%±2%+率计零点设置引入的率测量不确定 | |||||
| ZDK-AV71721B | 50MHz～18GHz CW平均率范围 -57dBm～+20dBm 调制平均率范围 -37dBm～+20dBm | 5MHz | CW平均率方式： +10dBm～+20dBm： ±7%±0.8% -50dBm～+10dBm： ±5%±0.8%+率计零点设置引入的率测量不确定 | 50MHz～2GHz 1.12 2GHz～2.4GHz 1.20 12.4GHz～8GHz 1.29 | N(m) |
| 调制平均率方式： +10dBm～+20dBm： ±7%±2% -37dBm～+10dBm： ±5%±2%+率计零点设置引入的率测量不确定 | |||||
| ZDK-AV71722 | 50MHz～26.5GHz CW平均率范围 -60dBm～+20dBm 调制平均率范围 -47dBm～+20dBm | 300kHz | CW平均率方式： +10dBm～+20dBm： ±7%±0.8% -60dBm～+10dBm： ±5%±0.8%+率计零点设置引入的率测量不确定 | 50MHz～2GHz 1.12 2GHz～2.4GHz 1.20 12.4GHz～8GHz 1.29 18GHz～6.5GHz 1.37 | 3.5mm(m) |
| 调制平均率方式： +10dBm～+20dBm： ±7%±2% -47dBm～+10dBm：±5%±2%+率计零点设置引入的率测量不确定 | |||||
| ZDK-AV71722A | 50MHz～26.5GHz CW平均率范围 -60dBm～+20dBm 调制平均率范围 -42dBm～+20dBm | 1.5MHz | CW平均率方式： +10dBm～+20dBm： ±7%±0.8% -60dBm～+10dBm： ±5%±0.8%+率计零点设置引入的率测量不确定 | 50MHz～2GHz 1.12 2GHz～2.4GHz 1.20 12.4GHz～8GHz 1.29 18GHz～6.5GHz 1.37 | 3.5mm(m) |
| 调制平均率方式： +10dBm～+20dBm： ±7%±2% -42dBm～+10dBm： ±5%±2%+率计零点设置引入的率测量不确定 | |||||
| ZDK-AV71722B | 50MHz～26.5GHz CW平均率范围 -57dBm～+20dBm 调制平均率范围 -37dBm～+20dBm | 5MHz | CW平均率方式： +10dBm～+20dBm： ±7%±0.8% -50dBm～+10dBm： ±5%±0.8%+率计零点设置引入的率测量不确定 | 50MHz～2GHz 1.12 2GHz～2.4GHz 1.20 12.4GHz～8GHz 1.29 18GHz～6.5GHz 1.37 | 3.5mm(m) |
| 调制平均率方式： +10dBm～+20dBm： ±7%±2% -37dBm～+10dBm： ±5%±2%+率计零点设置引入的率测量不确定 | |||||
系统主机的交流输入：ZDK-AC220V±10%，50Hz±5Hz
系统主机的输入率：小于40W
结构特点：台式
尺寸：340mm×240mm×100mm
重量： 约5.0kg
环境适应性：符合GJB3947-2000中3.8条中4设备的规定要求
作温度范围：0℃～40℃
存储温度范围：-40℃～70℃
电磁兼容性：符合GJB3947-2000中3.9条的规定要求
安性：
仪器的漏电流应符合GB4943-2001中5.1条表中的驻立式A型可插式Ⅰ类设备所规定的要求，对地zui大漏电流为3.5mA。
仪器的抗电强度符合GB4943-1995中5.2条表5B中有关要求，即次电路与机身之间且作电压在184V＜U≤354V范围之内的基本缘耐压为1500V。性：MTBF(θ0)≥3000小时
订货信息：
主机：ZDK-AV2434微波率计(说明：主机是微波率计正常作备平台，台主机可配制多个率探头)
标准配置：ZDK-AV2434微波率计1台、12芯电缆1根、电源线1根、用户手册1本。
说明：ZDK-AV2434主机须配接ZDK-AV717XX系列探头才能作！台主机可以配接多个率探头，但换率探头时须关闭主机电源！否则，会成主机或率探头的损坏。
