您当前的位置：首页 » 产品展示 » 微波合成扫频信号发生器
| 产品名称： | 微波合成扫频信号发生器 |
| 产品型号： | ZDK-AV1487 |
| 品牌： | 恒奥德 |
| 产品数量： | |
| 产品单价： | 面议 |
| 日期: | 2024-06-13 |
微波合成扫频信号发生器的详细资料
| 类型 | 微波合成扫频信号发生器 | 恒奥德 | |
| 型号 | ZDK-AV1487 |

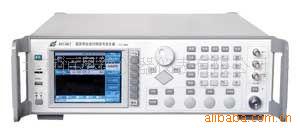

微波合成扫频信号发生器型号：ZDK-AV1487
ZDK-AV1487系列微波信号发生器是我公司根据市场需求情况和产品的发展方向优化组合开发的信号源家族，具有模块化结构，系列化配置，满足不同层次用户需求;嵌入式实时多务操作系统Vxworks，系统作稳定;采用大屏幕亮度真彩TFT液晶显示，多种语言菜单支持，方便了用户操作;支持GPIB程控，符合SCPI规范，支持自动测试系统组建;内嵌使用说明、智能在线帮助，能行故障自动检测告警。
另外，ZDK-AV1487系列微波信号发生器还可加装内调制信号发生器及外毫米波扩频模块，这与其灵活友好的用户化、智能化界面和其良好的起使它成为用途广泛的现代智能微波测量仪器。
主要特点：
● 频谱纯度，大率输出 ● 1Hz～10MHz 低频信号发生器选件
● 脉内复杂调制模拟 ● 中/英文操作界面
● 110GHz倍频源模块扩频 ● 斜坡扫描、步、列表扫描、率扫描
● U盘自动软件升
| 主要术标 | ||||
| 型号 | ZDK-AV1487A | ZDK-AV1487B | ZDK-AV1487C | ZDK-AV1487 |
| 频率范围 | 0.01GHz～8GHz | 0.01GHz～20GHz | 0.01GHz～26.5GHz | 0.01GHz～40GHz |
| 时基老化率 | 1×10-9/天 | 1×10-9/天 | 1×10-9/天 | 1×10-9/天 |
| 频率分辨率 | 0.1Hz | 0.1Hz | 0.1Hz | 0.1Hz |
| 扫频度 (扫描时间≥500ms时) | 扫宽的分之 | |||
| 谐 波 | 10MHz～2.35GHz：<-30dBc；大率型 <-20dBc | |||
| 2.35GHz～20GHz：<-50dBc；大率型 <-20dBc | ||||
| 20GHz～40GHz： <-40dBc | ||||
| 分谐波 | 10MHz～20GHz 无：20GHz～40GHz：<-40dBc | |||
| 非谐波 | 10MHz～2.35GHz：<-50dBc | |||
| 2.35GHz～20GHz：<-60dBc | ||||
| 20GHz～40GHz： <-55dBc | ||||
| 单边带相位噪声 (10GHz载频典型值) | -80dBc/Hz@1kHz； -95dBc/Hz@10kHz； -100dBc/Hz@100kHz (10GHz典型值) | |||
| 输出率范围 | ZDK-AV1487A：+13dBm～-20dBm; 加选件可为+15dBm～-110dBm | |||
| ZDK-AV1487B：+10dBm～-20dBm; 加选件可为+15dBm～-110dBm | ||||
| ZDK-AV1487C：+10dBm～-20dBm; 加选件可为+8dBm～-110dBm | ||||
| ZDK-AV1487：+8dBm～-20dBm; 加选件可为+5dBm～-110dBm | ||||
| 率平坦度(典型值) | 10MHz～2.35GHz：±0.5dB | |||
| 2.35GHz～20GHz：±0.6dB | ||||
| 20GHz～40GHz：±0.8dB | ||||
| 率度(典型值) | 10MHz～2.35GHz：±0.6dB | |||
| 2.35GHz～20GHz：±0.7dB | ||||
| 20GHz～40GHz：±0.9dB | ||||
| 调制性能 | 脉冲调制开关比：＞80dB 脉冲调制上升/下降时间：＜20ns | |||
| 调幅灵敏度：/V、10dB/V 调制频率：DC～100kHz | ||||
| 调频灵敏度：1MHz/V 调制频率：DC～1MHz | ||||
| 调相灵敏度：1弧度/V 调制频率：DC～1MHz | ||||
| 脉内调频波形：正弦波、锯齿波、三角波 脉冲宽度：1μs～10s-1μs 脉冲周期：100μs～10s 脉冲分辨率：1μs | ||||
| 外形尺寸 | 长 × 宽 × = 580 × 440 × 146(mm) | |||
| 重量 | 约 22.5kg | |||
| 作温度 | 0℃～40℃ | |||
| 射频输出端口 | ZDK-AV1487A：N型(阴) | |||
| ZDK-AV1487B/AV1487C：3.5mm(阳) | ||||
| ZDK-AV1487：2.4mm(阳) | ||||
| 选件 | 1)90dB程控步衰减器 2)内调制信号发生器 3)低频信号发生器 4)大率选件 | |||
